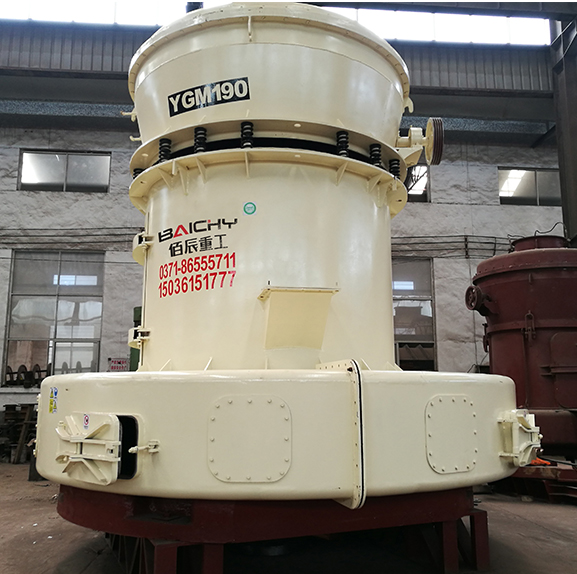

新型高壓磨粉機
【產品參數】
生產能力：
3-22t/h
推薦細度：
120-325目
推薦進料：
0-25mm
【適用物料】
適用于莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料如冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工。
正品保障
質量保障，提供發票
無憂服務
三包保障，線下服務
省錢放心
價格實惠，買的放心
物流上門
品牌物流，多快好省
適用領域
大中型礦山、化工、建材、冶金、耐火材料、水泥等行業。
礦山設備
礦山破碎生產線的合理布置關系著整個石料生產線的生產效率。常用的破碎機設備有顎式破碎機、反擊式破碎機、沖擊式破碎機、圓錐式破碎機等……
建筑領域
較適宜建筑垃圾處理的破碎機設備是一種叫做破碎篩分聯合一體化的設備：固定式破碎篩分站、輪胎式移動破碎篩分站和履帶式破碎篩分站等……
固體廢棄物
該領域主要是利用破碎、粉磨工具對固體廢棄物施力而將其粉碎，所得產物根據粒度的不同，利用不同篩孔尺寸的篩子將物料進行粗細分離的過程。
煤炭化工
無論原煤的初加工，還是在選煤過程中，破碎作業都是非常關鍵的一環，它直接影響著煤炭的銷售和后續加工過程的投資，直接關系到煤炭企業的經濟效益。
突出優勢
部件間柔性聯結 分級機與主機間采用高壓彈簧與密封帶聯結 降低了設備的振動及噪音 同時避免了主機與分級機之間產生的共振，有效降低主機、分級機內部軸承及油封的磨損， 提高其使用壽命;
弧形風道 風道采用曲面風道 切向氣流進口順滑，阻力小，內部出口方向有利于物料的分散，不易堵料;
風道及磨輥軸承室加護板：減少進風對風道的摩擦及物料在風道處的堆積，避免因堆積物料造成的風量損失，加大單位時間內的進風流量，進而提高產量;磨輥軸承室下部加護板，有效的保護磨輥軸承室下部軸承因粉塵進入造成的磨損，提高其使用壽命;
無阻進風蝸殼小觀察門無渦流：進風蝸殼觀察門板內面與蝸殼內面在同一曲面上，有效避免渦流效應造成的進風風量損失，進而提高產量;
磨輥聯動增壓：高壓彈簧水平放置，壓力更強，更直接，提高成品的細度和產量，產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗;
成品粒度可調，收集精度高，部件采用柔性聯接，減少設備震動的基礎上，分級機調速范圍大大增加，增大了成品粒度可分選范圍，提高了設備應用面;
傳動系統采用高性能減速器，并且附帶內部油泵，保證傳動精度、傳動效率的基礎上，提高了設備使用壽命，降低了檢修、維修成本;
分級機上口采用曲面設計，在成品粉經分選機分選完畢后，進入附機管道前，傳統磨機采用直通式聯接機殼，我公司產品采用圓錐曲面機殼，成品粉更容易進入附機風道，減少分級機殼體內部懸浮的成品粉，進而提高成品產量;
磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到厚度時不影響成品的產量和細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。
工作原理
主機通過電機、三角皮帶帶動主軸，從而使轉子旋轉，錘頭受到旋轉時所產生的離心力向四周伸開，大塊物料從進料口進入破碎腔之后，便被高速運動的錘子擊碎。破碎合格的物料則由下部有縫隙的蓖條排出，不合格的則留在破碎腔內，被錘子和承擊鐵塊反復作用，直至能夠合格排出。為避免堵塞，被粉碎物料的含水量一般不超過5% 。
技術參數
| 型號 | TGM100 | TGM130 | TGM160 | |
|---|---|---|---|---|
| 進料粒度 | ≤25 | ≤30 | ≤35 | |
| 成品粒度 | 1.6-0.045(細可達0.038) | |||
| 主機轉速(r/min) | 130 | 103 | 82 | |
| 磨輥 | 數量 | 4 | 5 | 6 |
| 直徑 | Φ310 | Φ410 | Φ440 | |
| 高度 | 170 | 210 | 270 | |
| 磨環 | 直徑 | Φ1050 | Φ1400 | Φ1750 |
| 高度 | 170 | 210 | 270 | |
| 功率 | 主機功率 | 37 | 75 | 132 |
| 風機功率 | 37 | 75 | 132 | |
| 分析機功率 | 5.5 | 7.5 | 18.5 | |
| 處理能力(t/h) | 3-8 | 6-15 | 9-22 | |
| 設備尺寸 | 7325×7521×8200 | 8802×7505×9695 | 13025×7619×8355 | |

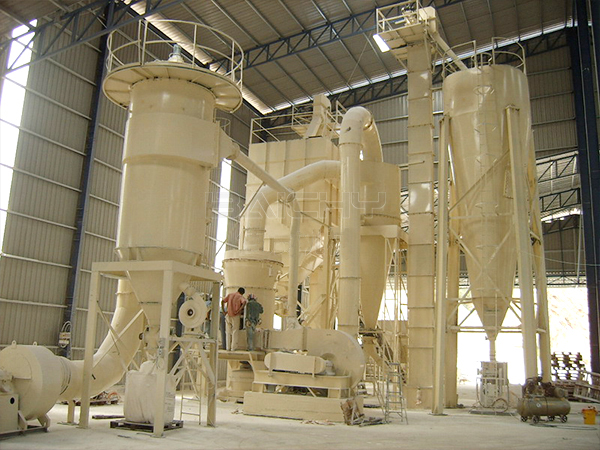

相關案例
