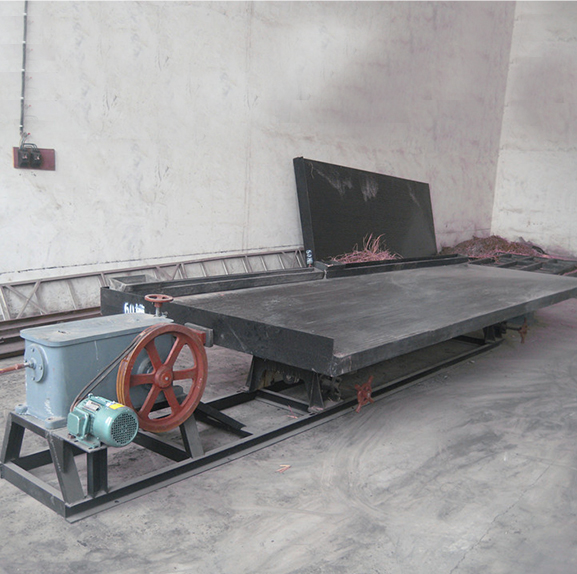

搖床
【產品參數】
生產能力：
45-57t/h
給料粒度：
0.15-2mm
【適用物料】
廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。
正品保障
質量保障，提供發票
無憂服務
三包保障，線下服務
省錢放心
價格實惠，買的放心
物流上門
品牌物流，多快好省
適用領域
搖床屬于重力選礦設備，多用在重選工藝中。
礦山設備
礦山破碎生產線的合理布置關系著整個石料生產線的生產效率。常用的破碎機設備有顎式破碎機、反擊式破碎機、沖擊式破碎機、圓錐式破碎機等……
建筑領域
較適宜建筑垃圾處理的破碎機設備是一種叫做破碎篩分聯合一體化的設備：固定式破碎篩分站、輪胎式移動破碎篩分站和履帶式破碎篩分站等……
固體廢棄物
該領域主要是利用破碎、粉磨工具對固體廢棄物施力而將其粉碎，所得產物根據粒度的不同，利用不同篩孔尺寸的篩子將物料進行粗細分離的過程。
煤炭化工
無論原煤的初加工，還是在選煤過程中，破碎作業都是非常關鍵的一環，它直接影響著煤炭的銷售和后續加工過程的投資，直接關系到煤炭企業的經濟效益。
突出優勢
6-s搖床占地面積小、處理量大、省電節能、設備成本相對低廉，具有富礦比高，選別效率高，看管容易，便于調節沖程、沖次等優點。在改變橫向坡度和沖程時仍可保持床面運行平衡，彈簧放置于在箱體內，結構緊湊，并且能一次得出精礦和尾礦。
搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
佰辰生產的搖床不斷開發創新，從一開始的直條床面搖床基礎上發展到單曲波床面搖床雙曲波床面搖床，使搖床的處理量、回收率和富集比都有大幅度的提高。
工作原理
搖床是用于選別細粒礦料的重力選礦設備。 搖床的選礦過程是在具有來復條的床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，搖床床面作往復不對稱運動所產生的慣性和磨擦力的作用下，按比重和粒度分層，并沿?fù)u床床面做縱向運動和沿傾斜床面做橫向運動。因此比重和粒度不同的礦粒沿著各自的運動方向逐漸沿對角線呈扇形流下，分別從精礦端和尾礦側的不同區排出，然后被分成精礦，中礦和尾礦。
技術參數
| 名稱 | 粗砂床面 | 細砂床面 | 礦泥床面 | |
|---|---|---|---|---|
| 床面尺寸 | 長度 | 4450 | 4450 | 4450 |
| 傳動端寬 | 1855 | 1855 | 1855 | |
| 精礦端寬 | 1546 | 1546 | 1546 | |
| 給礦粒度 | ≤2 | ≤0.5 | ≤0.15 | |
| 給礦量(t/d) | 30-60 | 10-20 | 15-25 | |
| 給礦濃度(%) | 25-30 | 20-25 | 15-25 | |
| 行程 | 24-29 | 14-18 | 12-16 | |
| 沖次(t/min) | 210-220 | 270-280 | 280-300 | |
| 頻率(t/h) | 45-48 | 45-53 | 50-57 | |
| 床面橫向坡度(°) | 3.5-5.0 | 1.5-3.5 | 1-2 | |
| 選礦面積 | 7.6 | 7.6 | 7.6 | |
| 床面斷面形狀 | 矩形 | 鋸齒形 | 三角形 | |
| 電機功率 | 190-380 | 190-380 | 190-380 | |
| 驅動形式 | 偏心連桿結構 | |||
